铝合金焊接怎么选?交流TIG焊还是脉冲MIG焊更好?

  铝合金焊接怎么选?交流TIG焊还是脉冲MIG焊更好?

  在铝合金焊接中,选择MIG(金属惰性气体保护焊)还是TIG(钨极惰性气体保护焊)焊接方法取决于具体的焊接需求、材料类型、焊接厚度以及生产效率等因素。

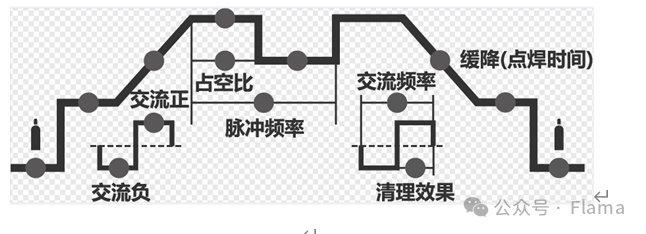

交流TIG焊与脉冲MIG焊

  铝及铝合金最为常见的两种焊接工艺是交流TIG焊和脉冲MIG焊。

  TIG用于焊接铝板,采用交流焊接。直流反接很少采用,原因就是直流反接,尽管阴极雾化左右效果好,钨极承受高温,易损坏。直流正接可以保护钨极,但没有阴极雾化效果,且铝板熔点低,难以承受高温,易焊穿。 而采用交流焊接,则半周正接,半周反接,可以兼顾阴极雾化和保护钨极的作用。因此实际TIG焊铝,都采用交流焊接。再有就是TIG焊铝都是针对薄板(T

  MIG用于铝板焊接,采用直流反接。 不同于TIG的是,充当电极左右的焊丝在焊接过程中是需要熔化形成焊缝金属的,高温有利于焊丝熔化,同时铝板接负极,阴极雾化效果好。 其实,据我所知,所有的熔化极气体保护焊(C02,MAG和MIG),都是采用直流反接工艺。

脉冲MIG焊铝的优缺点

  MIG铝焊接优点:    工艺成本低、操作灵活,应用广泛。电弧燃烧稳定,熔滴向熔池过渡平稳,焊缝成形均匀、美观。    热输入和焊接变形小,能够实现大速度自动化焊接,生产效率高。MIG铝焊接缺点:    对焊接材料表面清理要求特别严格。    抗风能力差,不适于野外焊接。

交流TIG焊铝的优缺点

  交流TIG铝焊的优点:

  操作灵活、方便,熔渣较少,无需焊后清理。    可小电流焊接,易于焊接6mm以下的薄板。    具有阴极清理作用,有利于铝合金表面氧化膜的破碎。交流TIG铝焊的缺点:    焊接速度慢,导致焊接热输入量较大,焊后铝合金的变形和残余应力较大。接头软化程度比较严重,不适宜焊接大厚件。金属熔敷率低,手-眼的协调很难学习,需要大量练习。

  铝合金焊接怎么选?交流TIG焊还是脉冲MIG焊更好?

选择建议

  对于薄板焊接(6mm以下),需要高质量焊缝或焊接灵活性较高的场合,TIG焊接是更好的选择。对于中厚板焊接(50mm以下),要求高效率和低成本的场合,MIG焊接更为合适。

结语

  铝及铝合金在现代工程技术所用的各种材料中占有举足轻重的地位,它在世界年产量仅次于钢铁而居第二位,在有色金属中则居第一位 。如果说铝合金最初是在航空工业中崭露头角的话,那么近几十年来,除航空工业外,在航天、汽车、船舶、桥梁、机械制造、电工、化学工业及低温装置中已大量应用铝及铝合金,以制造各种部件、油箱、耐蚀容器及导线等。目前铝合金焊接结构中应用最广的是防锈铝合金,即铝镁合金和铝锰合金。

  转自Flama

领取最新办卡资费,添加 微信:sjzqb888  备注:办卡

本文内容由互联网用户自发贡献,该文观点仅代表作者本人。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容, 请发送邮件至 414165875@qq.com 举报,一经查实,本站将立刻删除。
如若转载,请注明出处:https://www.fyzq6.com/22646.html

发表回复

您的邮箱地址不会被公开。 必填项已用 * 标注
